QBT2411-1998硬質泡沫塑料水蒸氣透過性測試儀

2023-11-21 09:36

已查看159次

本標準對原輕工業部標準SG 390-84《硬質泡沫塑料永蒸氣透過量試驗方法》進行了修訂。

本標準非等效采用國際標準ISO 1663:1981 《泡沫塑料-硬質材料水蒸氣透過率的測定》。

本標準與ISO 1663:1981 的主要技術差異:

1在ISO 1663:1981的基礎上增加一種透濕杯。

2取消ISO 1663:1981規定透濕杯中的支承物。

3試驗結束時間不采用ISO 1663:1981中的繪曲線法，而采用誤差法。

4本方法適用于水蒸氣透過量的范圍在ISO 1663:1981 的基礎.上增加一下限。適用范圍為2001ug/ (m?s)~3000μg (m-:s).

附錄A為標準的附錄。

1范圍

本標準規定了硬質泡沫塑料的水蒸氣透過量、透過率及透過系數的測定方法。

本標準適用于硬質泡沫塑料。試樣可以是材料的主體部分，也可帶有自然皮層或粘著某種不同材質表層。本方法適用于水蒸氣透過量在200μg/(m2●s)~ 3000ug/(m2●s)范圍內的材料。

2引用標準

下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

GB 2918- -82塑料試樣狀態調節和試驗的標準環境

GB/T 6342- 1996泡沫塑料與橡膠線性尺寸的測定

3定義

本標準采用下列定義。

3.1水蒸氣透過量

在規定的溫度、濕度和試樣厚度的條件下，單位時間、單位面積內通過試樣的水蒸氣量，以微克每平方米每秒(ug/(m2.s)) 表示。

注:所測得試樣的水蒸氣透過量的值是該試樣厚度特有的。

3.2 水蒸氣透過率.

試樣水蒸氣透過量與試驗時試樣兩側的蒸汽壓力差之比值，以納克每平方米每秒每帕斯卡(ng/(m2-s+Pa)) 表示。

注:所測得試樣的水蒸氣透過率的值是該試樣厚度特有的。

3.3水蒸氣透過系數

單位厚度試樣的水蒸氣透過率，以納克每米每秒每帕斯卡(ng/(msPa)) 表示。

注:對于均質材料,所測得試樣的水蒸氣透過系數的值是該物質的一項特性。

4原理

將試樣密封于含干燥劑的試驗杯上端，然后將該杯放入規定溫度和濕度的環境中，定期稱量該杯的質量變化，以測定試樣的水蒸氣透過性能。

5測試儀器：

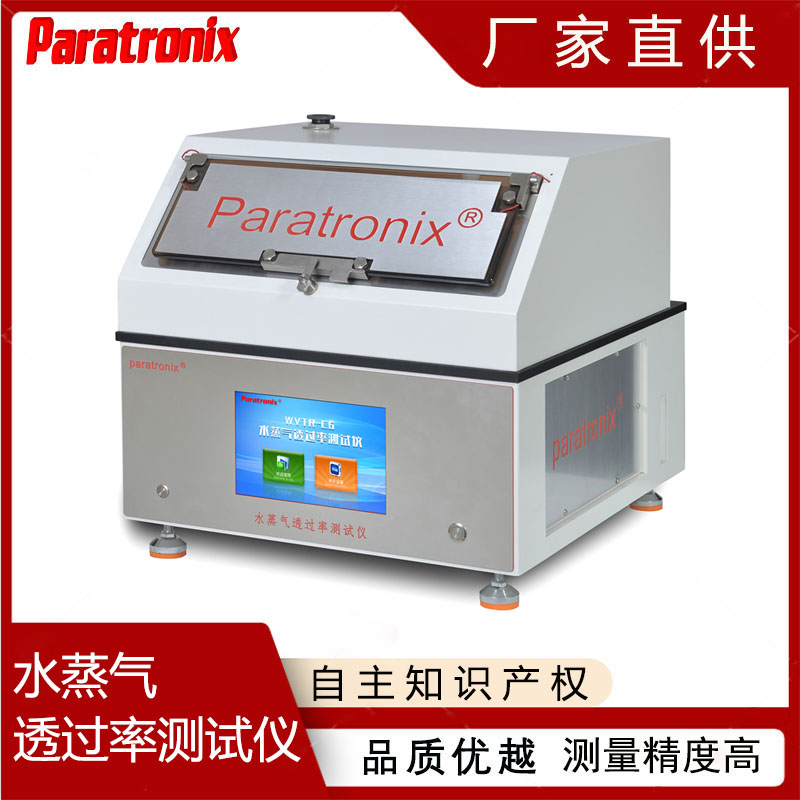

WVTR-RC6水蒸氣透過率測試儀(稱重法)


6測試步驟：

1、按GB6342的規定，測量試樣每個象限內的平均厚度，再取各象限厚度的平均值為試樣厚度，精確到0.1mm。

2、透濕杯中加入不少于25g吸濕劑。

3、將試樣放入透濕杯，使試樣底部與吸濕劑間距在10mm-20mm之間(使用特型杯則在透濕杯上圈內底部要放置試樣的地方涂一薄層液態蠟，當蠟還軟時，將試樣放入透濕杯的正中)。試樣頂面中央放限位器，沿限位器外周注入密封蠟，使試樣與透濕杯之間完全密封無氣泡。固化后，小心移去限位器，試樣頂面露出輪廓鮮明的暴露面積。

4、依次稱量裝有吸濕劑和試樣的透濕杯，精確到0.1g。將透濕杯放入恒溫恒濕設備(5.8)中

5、24h后，將透濕杯從恒溫恒濕設備中迅速取出，放入室溫下干燥器內，停放(30±1)min。然后依次稱量，精確到0.1mg。稱量后搖動透濕杯，使吸濕劑充分混和，然后再把透濕杯放回原恒溫恒濕設備中。若試驗和稱量在同一環境中進行，可不必將透濕杯置于周轉用干燥器中干燥。

6、每24h重復第五步，直到連續二個24h周期稱量變化相對誤差在2%內時結束試驗。

WVTR-RC6水蒸氣透過率測試儀全自動化測試，配置進口高分辨率稱重傳感器，測試系統靈敏性高，6腔獨立測試，6個透濕杯均可進行獨立試驗，試驗過程互不干擾，試驗結果獨立顯示，支持便捷的歷史數據查詢、比對、分析和打印等多種功能。

7試樣

7.1形狀和尺寸

試樣呈圓柱形,其直徑與所用透濕杯相吻合,試樣厚度為25mm.當產品厚度小于25mm

時，采用原厚度進行試驗;產品厚度小于10mm時，試驗時可用特形杯，試樣的試驗面積

不小于32.0cm2.

7.2 數量及取樣

試樣不得少于5個。

樣品為各向異性時，試樣平行面應與實際使用時水蒸氣通過制品的方向垂直。

樣品表面帶有自然皮層或兩側粘著不同材料皮層時，應與實際使用時水蒸氣流向同向

進行試驗，若實際使用時汽流方向不詳時，應制備雙向的雙組試樣進行試驗，以得到每方

向汽流的結果。

7.3狀態調節

試樣試驗前應按GB 2918規定的溫度(23士2) C,相對濕度45% ~55%環境中處理

至少16h.

8試驗條件

選擇下列三種試驗環境之一進行試驗。

a) (38士1) C, 0% ~88.5%土2%相對濕度梯度，試樣兩表面間水蒸氣壓力差為:

0 P=5.51kPa;

b) (23士1) C, 0% ~85%士2%相對濕度梯度，試樣兩表面間水蒸氣壓力差為:

0 P=2.39kPa; .

c) (23土1) C, 0%~50%士5%相對濕度梯度，試樣兩表面間水蒸氣壓力差為:

0 P=1.40kPa. .

在不同試驗條件下，所測得結果不相同。應按產品標準規定或選擇最接近實際使用情

況的試驗條件.

9試驗步驟

9.1按GB6342 的規定，測最試樣每個象限內的平均厚度，再取各象限厚度的平均值為試

樣厚度，精確到0.1mm。

9.2透濕杯中加入不少于25g吸濕劑。

9.3將試樣放入透濕杯，使試樣底部與吸濕劑間距在10mm~20mm之間(若使用特型杯，則在透濕杯上圈內底部要放置試樣的地方涂一薄層液態蠟，當蠟還軟時，將試樣放入透濕杯的正中)。試樣頂面中央放限位器，沿限位器外周注入密封蠟，使試樣與透濕杯之間完全密封無氣泡。固化后，小心移去限位器，試樣頂面露出輪廓鮮明的暴露面積。

9.4依次稱量裝有吸濕劑和試樣的透濕杯，精確到0.1mg。將透濕杯放入恒溫恒濕設備(5.8)中。

9.524h 后，將透濕杯從恒溫恒濕設備中迅速取出，放入室溫下干燥器內，停放(30土1)min。然后依次稱量，精確到0.1mg。稱量后搖動透濕杯，使吸濕劑充分混和，然后再把透濕杯放回原恒溫恒濕設備中。若試驗和稱量在同--環境中進行，可不必將透濕杯置于周轉用干燥器中干燥。

9.6每24h重復9.5步驟，直到連續二個24h周期稱量變化相對誤差在士2%內時結束試

驗。
