GBT269-1991潤滑脂和石油脂錐入度測定法

2024-06-07 09:39

已查看122次

GBT269-1991潤滑脂和石油脂錐入度測定法：

檢測設(shè)備：

ETT-AM拉力試驗機


錐入度計:如圖1所示。設(shè)計成能測定錐體刺入試樣中的深度﹐以0. 1mm為單位。錐入度計的錐體組合件或平臺必須能精確調(diào)節(jié)錐尖位于潤滑脂平面上時其指示器讀數(shù)指零。當(dāng)釋放錐體時,至少能下落62mm,且無明顯摩擦.錐尖應(yīng)不能碰擊試樣容器底部。儀器應(yīng)帶有水平調(diào)節(jié)螺絲和酒精水平儀,以保持錐桿處于垂直位置。

4.2錐體:

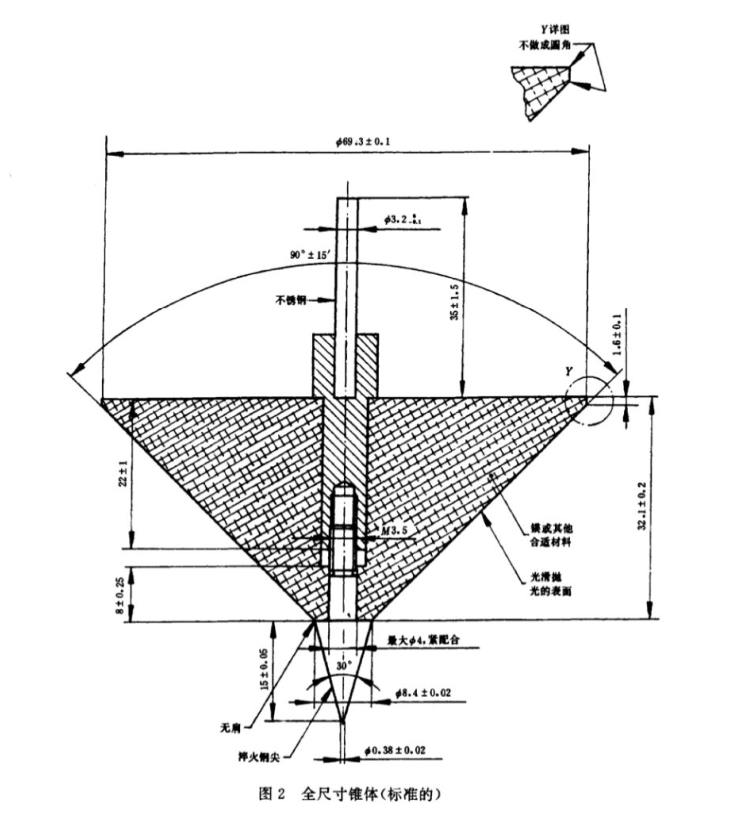

4.2.1︰全尺寸錐體和錐桿;錐體由鎂或其他適宜材料制造的圓錐體和可拆卸的淬火鋼尖組成,其尺寸和公差如圖2所示。錐體總質(zhì)量為102.5士0.05g ,錐桿質(zhì)量為47.5士0.05g。由剛性桿組成的錐桿其上端有“臺階",其下端有一連接錐體的適當(dāng)結(jié)構(gòu)。只要錐體總的外形及質(zhì)量分布不變﹐允許修改內(nèi)部結(jié)構(gòu),以達(dá)到規(guī)定質(zhì)量。外表面應(yīng)拋光,使其非常光滑。

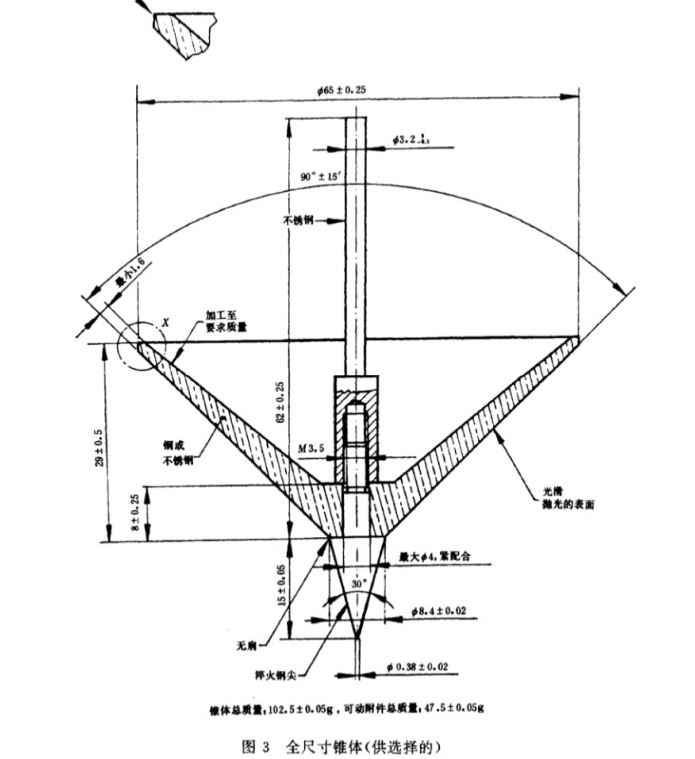

注:對于測定錐入度在400單位范圍內(nèi),可以使用供選擇的惟體(圖3)。

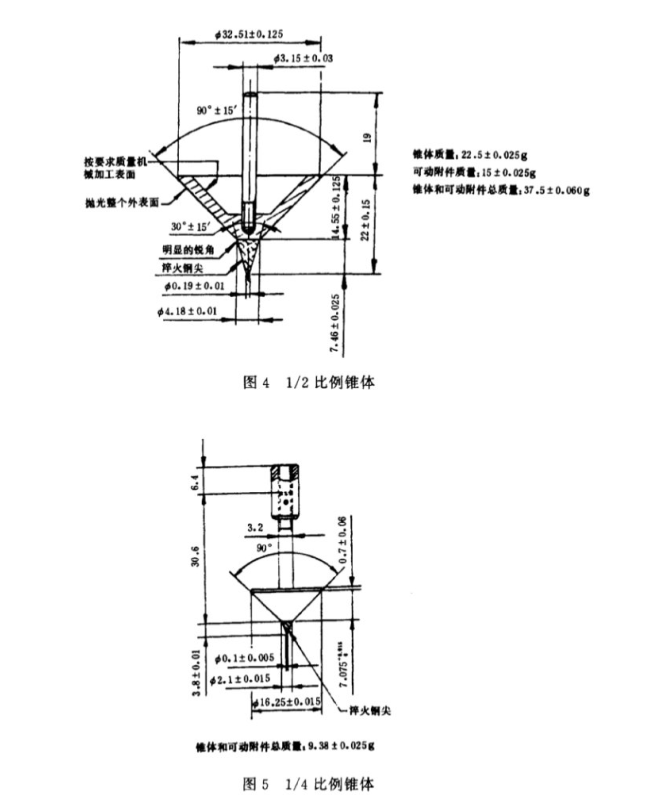

4.2.2 1/2比例錐體和錐桿:錐體用鋼、不銹鋼或黃銅制,并帶有一個洛氏硬度C為45~50的淬火鋼尖,其尺寸和公差如圖4所示。錐桿可用不銹鋼制成。錐體和錐桿的總質(zhì)量為37.5士0.05g。錐體的質(zhì)量為22.5士0.025g。錐桿的質(zhì)量為15士0.025g.

4.2.31/4比例錐體和錐桿:錐體用塑料或其他低密度材料制成,并帶有一個洛氏硬度C為45~50的淬火鋼尖,其尺寸和公差如圖5所示。錐桿可用鎂合金制成。錐體和錐桿的總質(zhì)量為9.38士0.025g。此值可通過在錐桿的空腔中加入小彈丸進(jìn)行調(diào)節(jié)。

作器可以制成手工操作或機械操作。工作速度應(yīng)達(dá)到每分鐘60士10次,工作行程最長為14mm。

4.3.4溢流環(huán)(任意設(shè)計的):原則上應(yīng)符合圖6說明。它是使溢流出的潤滑脂放回工作器脂杯的一種有效輔助裝置。在測定錐入度時,溢流環(huán)應(yīng)安放在距脂杯邊緣以下至少13mm位置。溢流環(huán)邊高為13mm。

4.4潤滑脂切割器:具有牢固地安裝的帶斜削刀的鋒利刀片,基本上如圖9所示。刀片必須平直鋒利。4.5水浴;能夠維持在25士0.5℃,并能容納裝配好的潤滑脂工作器。如果水浴也用于不工作錐入度試樣,則需備有防止試樣表面與水接觸的設(shè)施。水浴還應(yīng)帶有蓋子,使試樣上部的空氣溫度維持25℃。

空氣浴,為了測定塊錐入度,需要維持25士0.5℃空氣浴;也可用一個放在水浴中的密封容器就足以滿足要求。

注:可以使用恒溫試驗室或空氣浴代替水浴。

4.6溫度計:25℃校正過的溫度計,用于水浴或空氣浴。

4. 7烘箱:能夠維持85士2℃,用于熔化石油脂樣品。

4.8刮刀;寬度為 32mm,長度不少于150mm的耐腐蝕方頭硬刀片;對于1/2和1/4比例錐體試驗,則刮刀寬度應(yīng)約為13mm。

4.9秒表:分度為0.1s。

4.10石油脂試料容器:直徑100士5mm,深度65mm或大于65mm的平底圓筒形的容器,用厚度至少為1.6mm 的金屬制造,如果需要,每個容器可提供一個很合適的防水蓋子(見12.1.3中的注①).

注。不能使用有柔性的“油膏盒"型的容器,因為手拿柔性的容器時,使石油脂有可能輕微工作。

上一篇：GB/T 4851標(biāo)準(zhǔn)貼膏劑持粘性測試儀測試下一篇：GB/T27728濕巾包裝袋密封性能的測定
