GB/T 9639.1—2008自由落鏢法第1部分:梯級法

2024-07-04 10:25

已查看186次

本部分規定了在給定高度的自由落鏢沖擊下,測定塑料薄膜和薄片試樣破損數量達50%時的能量。以沖擊破損質量表示。本部分適用于塑料薄膜和厚度小于1 mm的薄片。

1.2兩種試驗方法

1.2.1A法:落鏢頭部直徑為(38士1)mm，下落高度為(0.66士0.01)m。適用于沖擊破損質量為0.05 kg~2 kg 的材料。

1.2.2 B法:落鏢頭部直徑為(50士1)mm，下落高度為(1.50士0.01)m。適用于沖擊破損質量為0.3 kg~2 kg 的材料。

1.3梯級法試驗時用于改變落體質量的配重塊質量應相同,根據前一個試樣是否破損,利用配重塊減少或增加落體質量。

檢測設備：

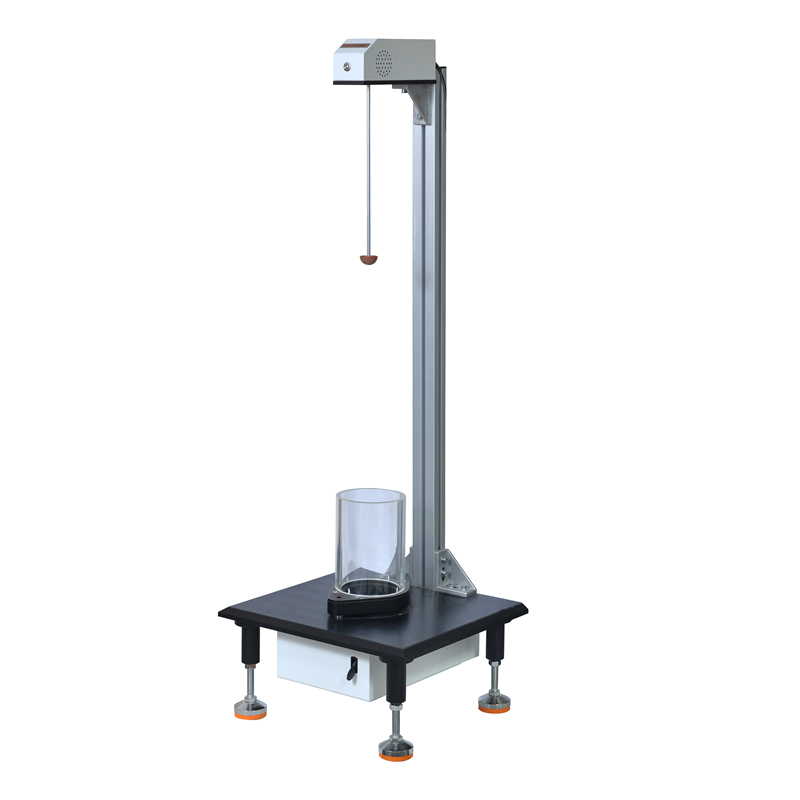

FB-30J落鏢沖擊試驗機


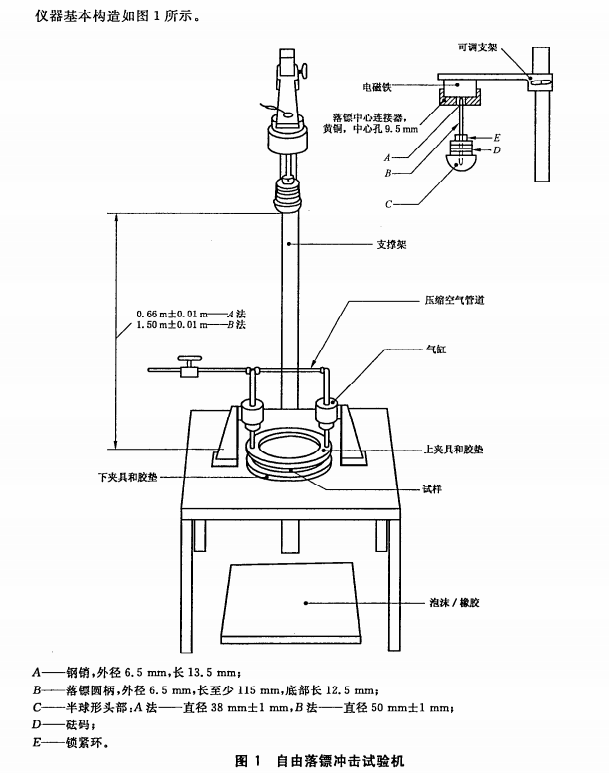

5.1試樣夾具

采用內徑(125士2)mm 的上下兩件環形夾具。下夾具(定夾具)固定在水平面上。上夾具(動夾具)與下夾具應保持平行。試驗時夾具能夾緊試樣,試樣不發生滑移。

注:氣動夾具應用良好。

5.1.1 與試樣接觸的環形夾具表面須附有橡膠墊圈,可減少厚度變化對夾持效果的影響。本設備推薦采用厚度為(3士1)mm.邵氏硬度A為50～60、內徑為(125士2)mm.外徑為(150士3)mm 的橡膠墊圈。5.1.2當試樣滑移超過0.10 mm時,可以將細紗布或合適的砂紙用雙面膠帶粘在夾具或橡膠墊圈上，磨損面與試樣直接接觸。就會產生足夠大的夾緊力避免滑移。減少滑移的其他方法如附加夾緊裝置或調整夾緊面,使試樣在夾具內壁更加緊固,保證其有效直徑為(125士2)mm。

5.2電磁鐵

電磁鐵應能吸住、放開質量為2kg 的落體。有一個可以接通或斷開電磁鐵的電源,定心裝置可以使用氣動或其他機械釋放裝置,確保均一、重復釋放。

5.3 定位裝置

應能將落鏢置于下落高度(0.66士0.01)m(A法)或(1.50士0.01)m(B法)處。該高度指落鏢沖擊面到試樣表面的垂直距離。

5.4 測厚量具

測量試樣厚度,量程為0.001 mm~1 mm,精確到士0.001 mm。

5.5緩沖和防護裝置

應能保護操作人員的安全及防止損壞落鏢沖擊表面。

5.6鎖緊環

內徑為7 mm,須用螺釘固定在落鏢圓柄上。

5.7落鏢

應有一半球形的頭部,在該頭部應裝上直徑為(6.5士0.1)mm,長至少為115 mm的一根圓柄,用于裝卸配重塊。圓柄應連接在落鏢頭部平整面的中央,其縱軸垂直于此平整面。圓柄由非磁性材料制成，其端部有一長為(12.5士0.2) mm的鋼銷,當電磁鐵通電時,鋼銷被吸住。每一落鏢的質量偏差為士0.5%。落鏢頭部的表面應無裂痕、擦傷或其他缺陷。

5.7.1A法:落鏢頭部的直徑為(38士1)mm。它由光滑、拋光的鋁、酚醛樹脂或其他硬度相似的低密度材料制成。

5.7.2B法:落鏢頭部的直徑為(50士1)mm。它由光滑的.拋光的不銹鋼或其他硬度相似的材料制成5.8配重塊

由不銹鋼或黃銅制成的圓柱體,其中心孔的直徑為(6.5士0.1)mm,能與圓柄自由配合。每個配重塊必須控制在規定質量的士0.5%以內。建議配重塊如下組合。

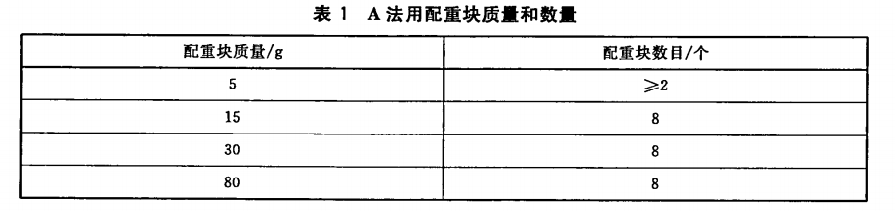

5.8.1A法,配重塊直徑為30 mm ,見表1.

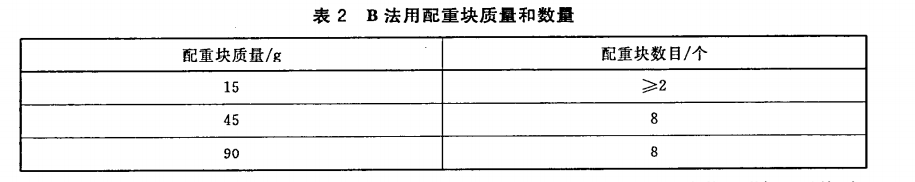

5.8.2B法,配重塊直徑為45 mm,見表2。

5.8.3 如果落體質量超過標準組合中的所有配重塊組合,應增大落體質量,可組合使用附加配重塊,每個120 g,偏差應在士0.5%(A法)之內,每個180 g,偏差應在士0.5%(B法)之內。

8.2儀器準備

8.2.1選擇A法或B法對儀器進行設置。

8.2.2使電磁鐵通電,將落鏢(見5.7)的圓柄垂直插人磁性連接器里。調整落體下落高度(從被夾試樣表面到落鏢頭部的底部表面的垂直距離)至(0.66士0.01)m(A法)或(1.50士0.01)m(B法)。

警告:為安全起見,調節高度時應移走落鏢。

8.2.3將預試驗試樣緊固于環形夾具之間,落鏢上不加配重塊,斷開電磁鐵釋放落鏢,觀察落鏢沖擊試樣點,落鏢由試樣表面彈開后應及時捕捉。必要時調整電磁鐵位置,重復預試驗,直到落鏢重復沖擊被夾試樣中心位置。

8.2.4檢查試樣任何滑動的跡象。如果有滑動,該試驗結果應舍棄。隨著落體質量和下落高度的增加,試樣滑動的可能性會增大,有些材料的滑動會更厲害。下列兩種方法用于檢查試樣是否滑動。8.2.4.1在落鏢下落前,沿上夾具內壁,在試樣表面用記號筆畫一個圓圈,但對試樣只能施加記號筆本身的壓力。待落鏢下落后移開試樣前,用另外一種顏色的記號筆畫---圓圈,如果在圓周的任何--位置出現雙線,則表示存在滑動。

警告:為安全起見,畫圓圈時應移走落鏢。

8.2.4.2對于采用橡膠墊圈貼細紗布或砂紙的方式夾緊試樣,只需檢查沖擊后試樣夾緊部位的劃痕，如果有,則表明存在滑動。
